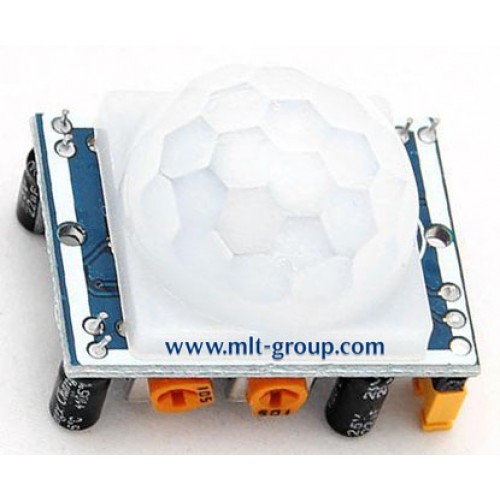

โมดูลตรวจจับความเคลื่อนไหว HC-SR501 (PIR Motion Sensor Module).

โมดูลตรวจจับความเคลื่อนไหว HC-SR501 (PIR Motion Sensor Module).
โมดูลตรวจจับความเคลื่อนไหว HC-SR501 (PIR Motion Sensor Module). โมดูลตรวจจับความเคลื่อนไหว HC-SR501 (PIR Motion Sensor Module).
ยี่ห้อ: OTHER
รหัสสินค้า: MLT-26803
สถานะสินค้า: มีสินค้าในสต็อค
ราคา: ฿85.0

  โมดูลตรวจจับความเคลื่อนไหว HC-SR501
(HC-SR501 PIR Motion Sensor Module)

โมดูลตรวจจับความเคลื่อนไหว HC-SR501 (PIR Motion Sensor Module) เป็นโมดูลตรวจจับความเคลื่อนไหวแบบ Pyroelectric Sensor สามารถตรวจจับความเคลื่อนไหวของสิ่งมีชีวิตที่มีการแพร่รังสีอินฟราเรดออกจากร่างกาย โดยใช้การตรวจจับรังสีอินฟราเรดที่ผ่านตัวเซ็นเซอร์ สามารถเชื่อมต่อใช้งานกับบอร์ด Rasberry Pi, Arduino, ARM, MCS-51, AVR, PIC

Specification:
 • ไฟเลี้ยงโมดูล VCC = 5-20VDC.
 • ใช้กระแสไฟฟ้าขณะทำงาน (Power Consumption) ประมาณ 65mA.
 • สามารถตั้งเวลาการหน่วงเวลาได้ 5-200 วินาที (Delay Adjustment)
 • สามารถตั้งระยะความไวในการตอบสนอง 3-7 เมตร (Sensitivity Adjustment) โดยมีลักษณะการตอบสนองเป็นรูปโคน
 • สามารถตั้งโหมด Trigger ได้ 2 โหมด คือ H trigger หรือ L trigger ซึ่งปกติจะถูกกำหนดตั้งไว้ที่ H trigger (Default) เป็นการเลือก trigger แบบ Repeat Trigger สำหรับในส่วน L trigger เป็นการเลือก trigger แบบ Non-repeatable Trigger (Single Trigger) ทำได้โดยการย้าย Jumper จากจุด H ไป Jumper จุด L แทน
 • สัญญาณ Output = 3.3V (TTL high level) / 0V (TTL low level)
 • เซ็นเซอร์ถ้าพบความเคลื่อนไหวของสิ่งมีชีวิต จะให้สัญญาณ Output 3.3V เป็นแบบ TTL high level ซึ่งสามารถใช้เป็นสัญญาณในการควบคุมทรานซิสเตอร์ให้นำกระแสเพื่อขับโหลดต่างๆต่อไป เช่น ขับรีเลย์เพื่อควบคุมเครื่องใช้ไฟฟ้า เป็นต้น
 • เซ็นเซอร์ถ้าไม่พบความเคลื่อนไหวของสิ่งมีชีวิต จะให้สัญญาณ Output 0V เป็นแบบ TTL low level
 • รัศมีในการตรวจจับ (Angle Sensor) < 110 degrees (Cone angle)
 • Block Time = 2.5 วินาที (Default)
 • อุณหภูมิในการทำงานอยู่ในช่วง -15 ถึง 70 องศาเซลเซียส
 • ใช้กระแสไฟฟ้าขณะ Standby ประมาณ 50 µA.
 • โมดูลขนาด 2.4cm.(กว้าง) x 3.2cm.(ยาว) x 1.8cm.(สูง)

สินค้าประกอบด้วย:
 • โมดูลตรวจจับความเคลื่อนไหว HC-SR501 (PIR Motion Sensor Module) x 1 pcs.
** น้ำหนักรวมทั้งหมดบรรจุหีบห่อ (Package Weight) = 100กรัม

Information Support:

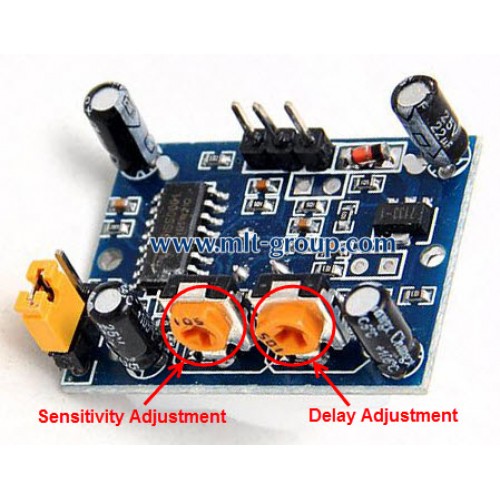

 • ด้านหลังของโมดูลตรวจจับความเคลื่อนไหว HC-SR501 (PIR Motion Sensor Module)

 • ตัวอย่าง วงจรโมดูลตรวจจับความเคลื่อนไหว HC-SR501 (PIR Motion Sensor Module)

 • ตัวอย่าง ทดสอบโมดูลตรวจจับความเคลื่อนไหว HC-SR501 (PIR Motion Sensor Module)

 • ตัวอย่าง เริ่มต้นใช้งานโมดูลตรวจจับความเคลื่อนไหว HC-SR501 (PIR Motion Sensor Module)
