สเต็ปมอเตอร์กับบอร์ดไดร์ฟมอเตอร์ ULN2003 (Step Motor & Motor Driver Board)

สเต็ปมอเตอร์กับบอร์ดไดร์ฟมอเตอร์ ULN2003 (Step Motor & Motor Driver Board)
สเต็ปมอเตอร์กับบอร์ดไดร์ฟมอเตอร์ ULN2003 (Step Motor & Motor Driver Board) สเต็ปมอเตอร์กับบอร์ดไดร์ฟมอเตอร์ ULN2003 (Step Motor & Motor Driver Board) สเต็ปมอเตอร์กับบอร์ดไดร์ฟมอเตอร์ ULN2003 (Step Motor & Motor Driver Board) สเต็ปมอเตอร์กับบอร์ดไดร์ฟมอเตอร์ ULN2003 (Step Motor & Motor Driver Board)
ยี่ห้อ: OTHER
รหัสสินค้า: MLT-24630
สถานะสินค้า: มีสินค้าในสต็อค
ราคา: ฿100.0

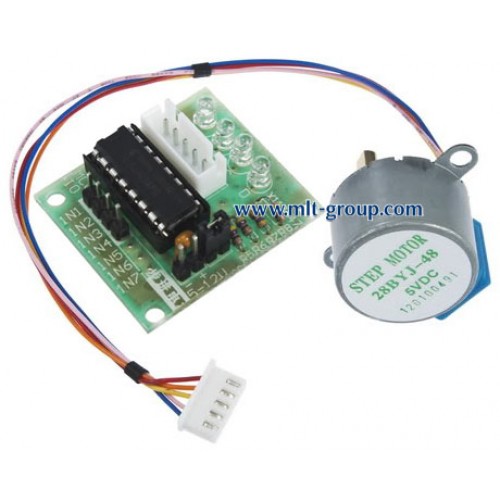

  สเต็ปมอเตอร์กับบอร์ดไดร์ฟมอเตอร์ ULN2003
(Step Motor & ULN2003 Motor Driver Board)

สเต็ปมอเตอร์กับบอร์ดไดร์ฟมอเตอร์ ULN2003 ชุดนี้ง่ายต่อการใช้งานควบคุมสเต็ปมอเตอร์ โดยต่อระหว่างสเต็ปมอเตอร์กับบอร์ดไดร์ฟมอเตอร์ ULN2003 กับขา IO ของ MCU ของบอร์ด Rasberry Pi, Arduino, ARM, MCS-51, AVR, PIC สามารถรองรับการใช้งานร่วมกับสเต็ปมอเตอร์สูงสุด 12VDC โดยมีการควบคุมหรือสั่งงานด้วยแรงดันระดับ TTL และมี LED แสดงสถานะการทำงาน A, B, C, D

Specification of Step Motor 5VDC :
 • ไฟเลี้ยงสเต็ปมอเตอร์ VCC = 5VDC.
 • Number of Phase is 4.
 • Speed Variation Ratio is 1/64.
 • Stride Angle is 5.625° /64.
 • Frequency is 100Hz.
 • DC resistance is 50Ω±7%(25℃).
 • Idle In-traction Frequency is > 600Hz.
 • Idle Out-traction Frequency is > 1000Hz.
 • In-traction Torque is >34.3mN.m(120Hz).
 • Self-positioning Torque is >34.3mN.m.
 • Friction torque is 600-1200 gf.cm.
 • Pull in torque is 300 gf.cm.
 • Insulated resistance is >10MΩ(500V).
 • Insulated electricity power is 600VAC/1mA/1s.
 • Insulation grade is A.
 • Rise in Temperature is <40K(120Hz).
 • Noise is <35dB(120Hz,No load,10cm).
 • สเต็ปมอเตอร์ขนาดเส้นผ่าศูนย์กลาง 28mm.

Specification of ULN2003 Motor Driver Board :
 • ไฟเลี้ยงบอร์ดไดร์ฟมอเตอร์ VCC = 5-12VDC.
 • ULN2003 Darlington using high-power stepper motor driver chip.
 • มี LED แสดงสถานะการทำงาน A, B, C, D four-phase LED indicates the status of the stepper motor work.
 • Stepper motor with a standard interface, when used directly pluggable.
 • ไดร์ฟสเต็ปมอเตอร์ 5-12 VDC ได้ 1 Channel
 • สั่งงานด้วยระดับแรงดัน TTL
 • รองรับมอเตอร์ 5-12 VDC
 • บอร์ดขนาด 3.2cm.(กว้าง) x 3.5cm.(ยาว) x 1.0cm.(สูง)

สินค้าประกอบด้วย:
 • Step Motor 5VDC x 1 pcs.
 • ULN2003 Motor Driver Board x 1 pcs.

Information Support:

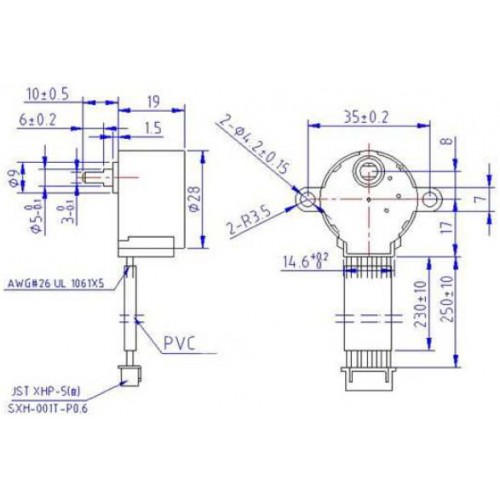

 • Drawing ของ Step Motor

 • รายละเอียดสาย Connector ของ Step Motor สำหรับต่อใช้งาน

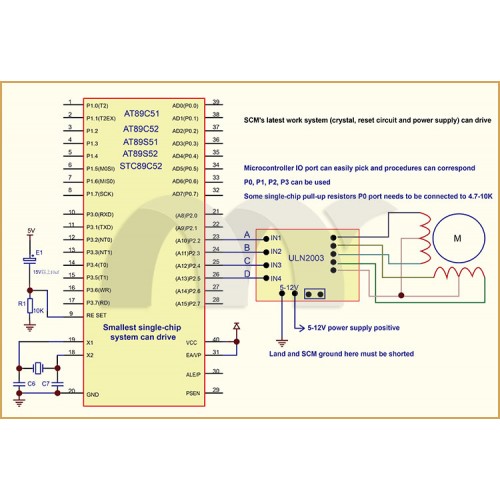

 • ตัวอย่าง การต่อใช้งานสเต็ปมอเตอร์ & บอร์ดไดร์ฟมอเตอร์ ULN2003 กับ IO port ของ MCU

 • ตัวอย่าง เรียนรู้ใช้งานสเต็ปมอเตอร์กับบอร์ดไดร์ฟมอเตอร์ ULN2003 (Step Motor & Motor Driver Board)

www.mlt-group.com
